CARACTERÍSTICAS PRINCIPAIS:
– Portátil
– Preciso
– Alta segurança durante testes
– Tecnologia Italiana

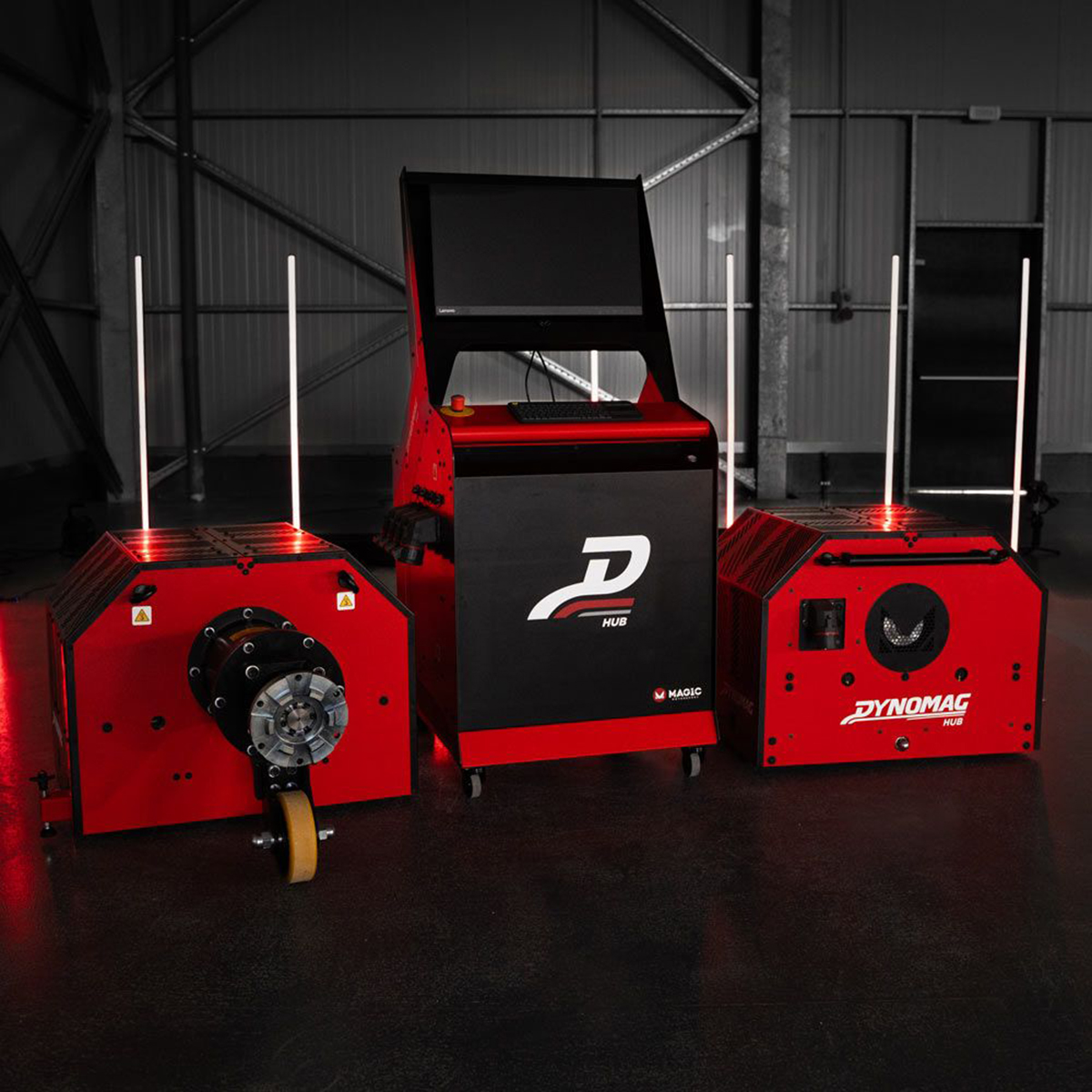

MOBILIDADE E PRECISÃO
A combinação de componentes eletrônicos, técnicos e estruturais se tornou perfeita para fornecer aos centros de mecatrônica uma solução sólida e precisa para diversas condições de trabalho.
O sistema de movimentos, o torna fácil de manusear e fácil de instalar em qualquer oficina. Em adição a isso, seu eixo articulado torna o procedimento de acoplar fácil.
Cada unidade possui freio de alta eficiência equipado com sistema de refrigeração otimizado para garantir as melhores condições térmicas.
A ausência de rolos e rodas aumentam a segurança a níveis máximos.
QUALQUER PARÂMETRO SOB CONTROLE

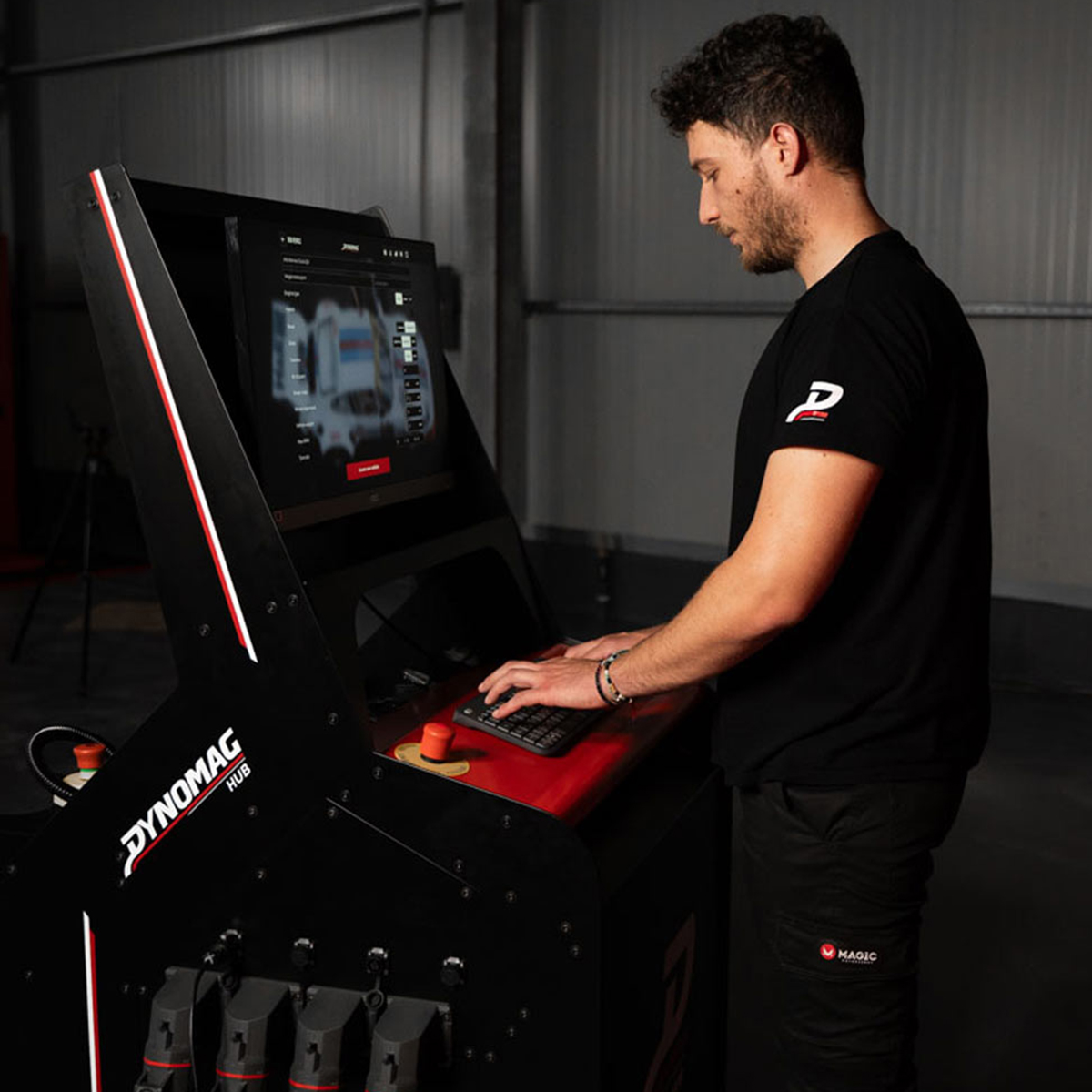

Totem de controle equipado com software de última geração. Monitor Full-HD, processador de alta performance e botões de emergência.
Em uso no dia-a-dia em sua operação, você terá comandos, funções e ferramentas analíticas na palma da mão.

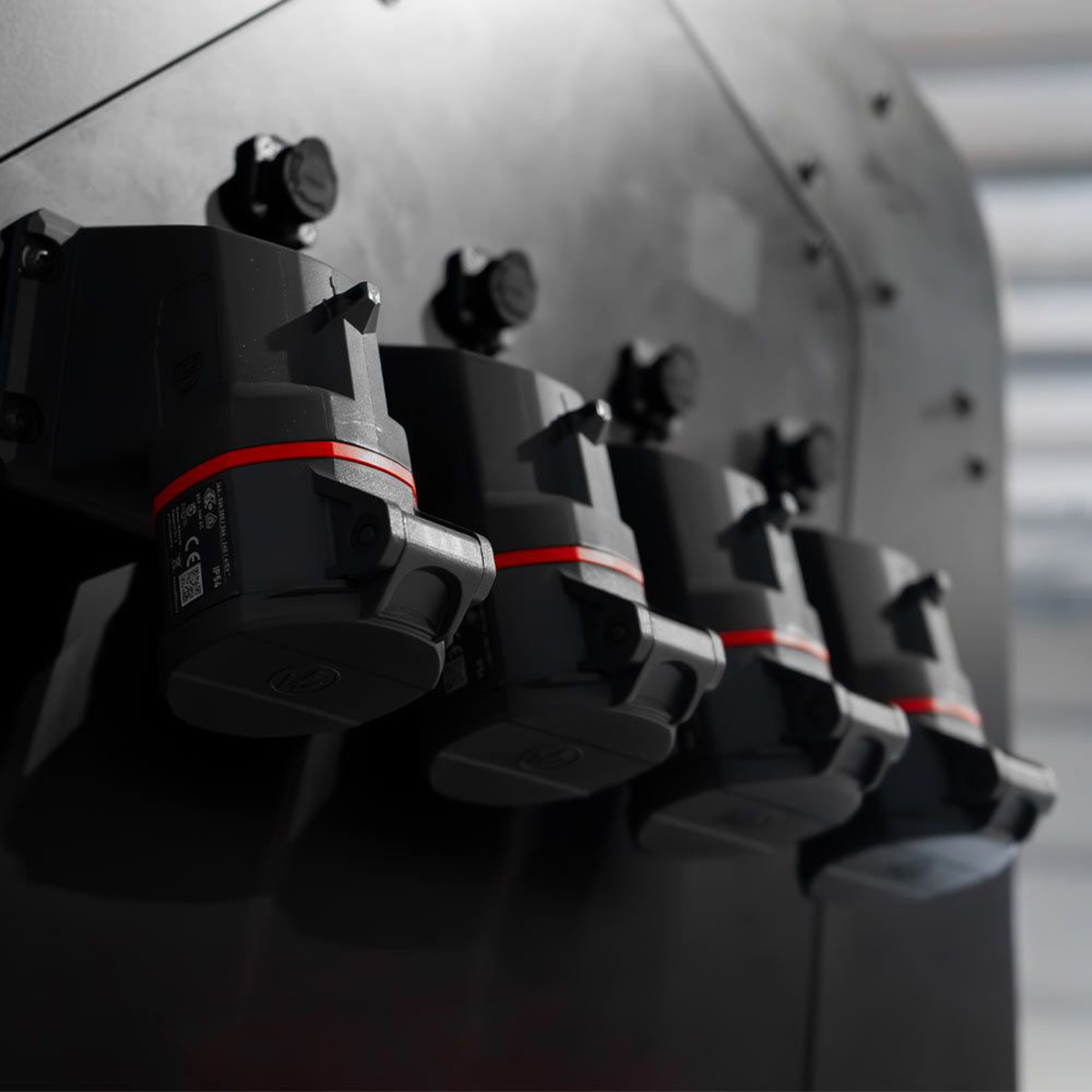

O totem está pronto para suportar configurações 2×4 e 4×4 com portas de conexão dedicadas.
SOFTWARE E INTERFACE MODERNAS
O moderno e intuitivo software armazena a base de dados de veículos testados, podendo iniciar teste de varredura, RPM constante, velocidade e testes de tração, além disso permite que operadores comparem diferentes resultados.
Desde a primeira configuração, o software constantemente atualizado coordena fluxos de dados vindo das guias eletrônicas de cada eixo.
INTEGRAÇÃO TOTAL
Trocar de 2×4 para 4×4 é fácil: você só precisa conectar módulos adicionais ao eixo e ao totem.
Diferentemente dos dinamômetros de chassis, onde uma junta universal ou correia conecta os dois eixos, o Dynomag é sincronizado eletronicamente, não mecanicamente.

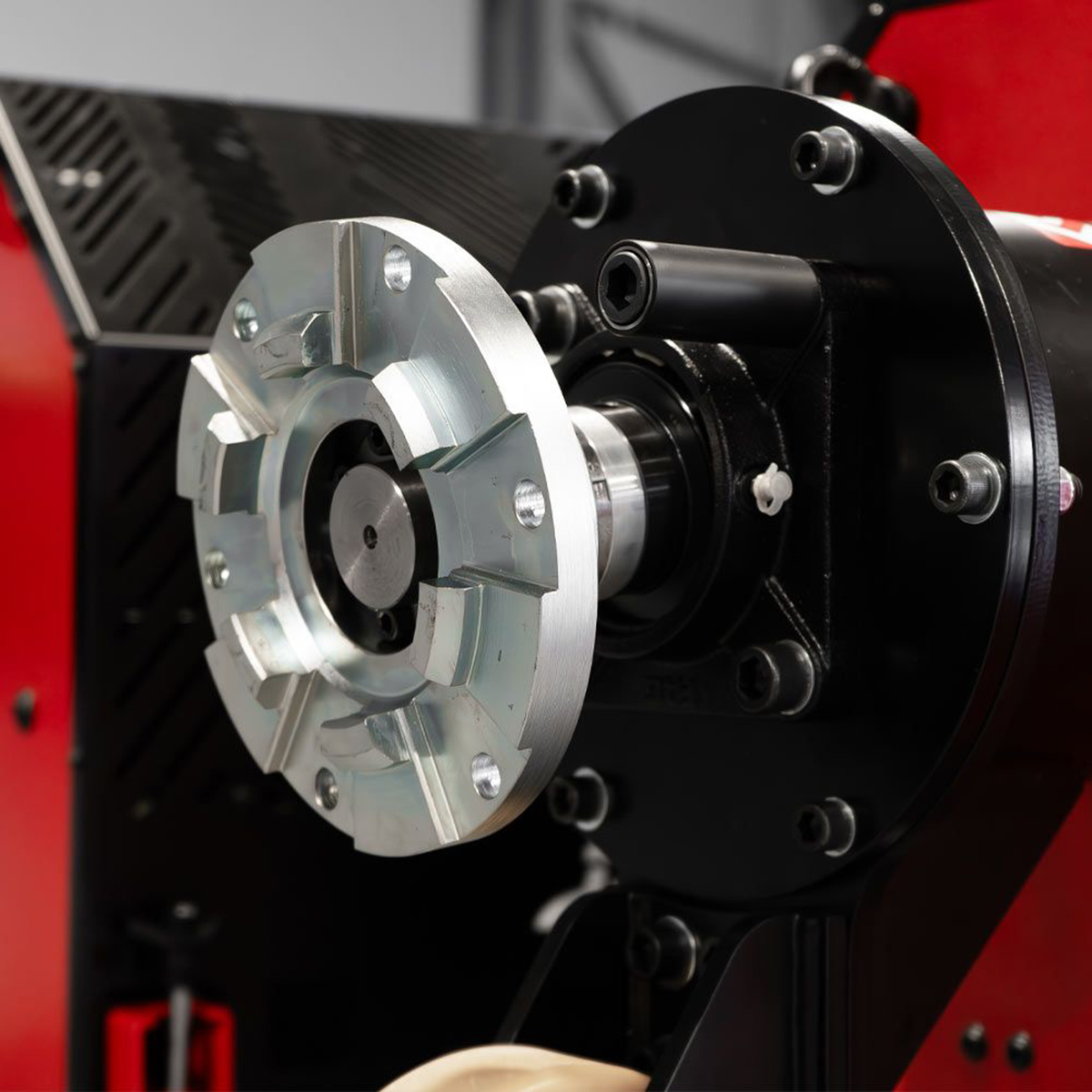

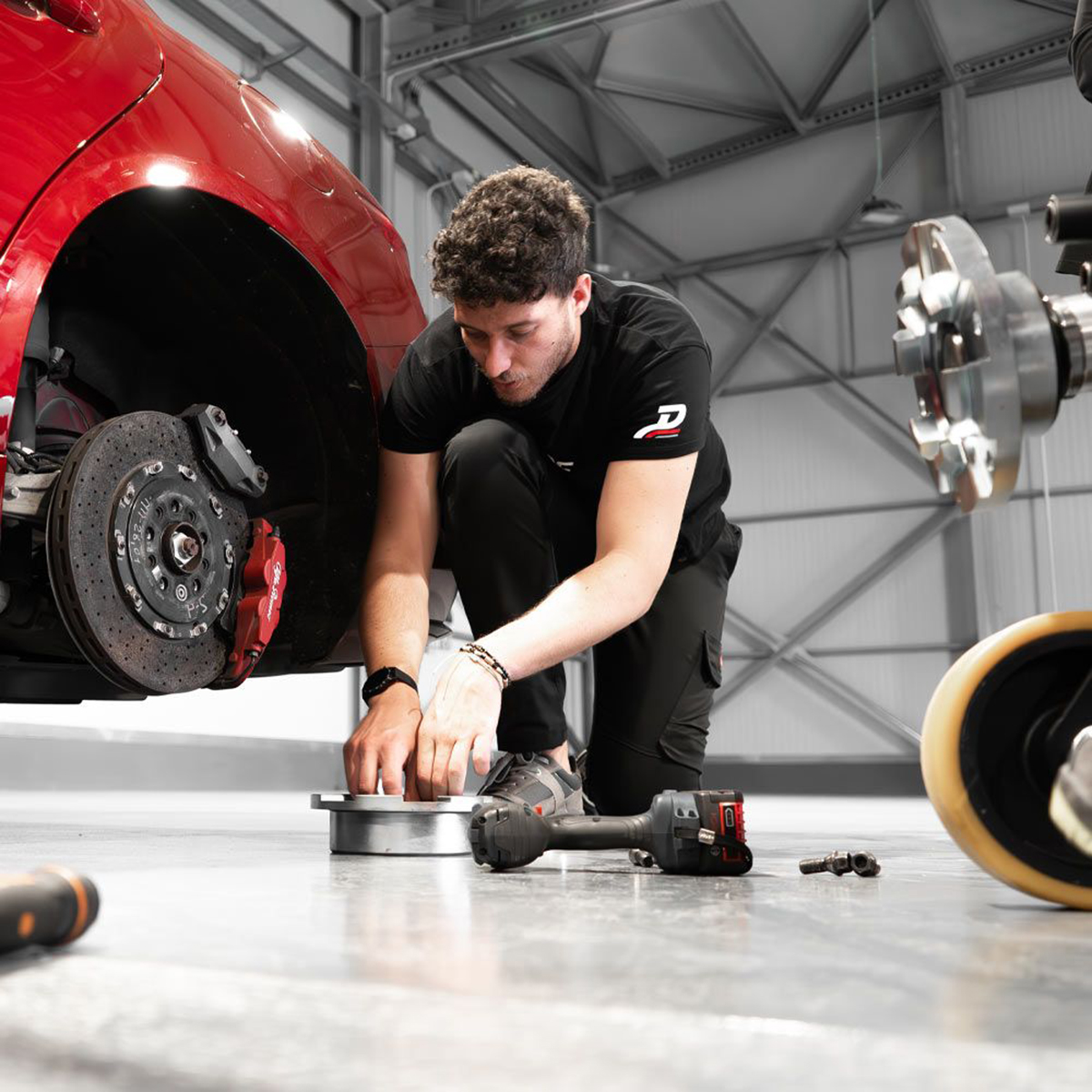

O procedimento de acoplamento com o veículo permanece o mesmo, graças ao cubo da roda e anéis de centralização projetados especificamente para o Dynomag Hub.
ESPECIFICAÇÕES GERAIS
Denominação: Dinamômetro para veículos
Modelo: Dynomag Hub
Voltagem da fonte: Trifásico 400Vac
Frequência da fonte: 50Hz
Nível de pressão do som: <70 dbA
Temperatura: 0 ; +40°C
Umidade máxima: 85%
Transmissões compatíveis: Manual, Automática, CVT (lock mode)
ESPECIFICAÇÕES DO TOTEM
Voltagem: Trifásico 400 Vac
Tipo de carregamento: Indutivo
Saída de energia: Trifásico: 5×400 / Monofásico: 4×240 Vac
Saída de energia máxima: Trifásico individuais: 20 / Total de fases únicas: 16
Sistemas de segurança:
Circuito do diferencial do freio
Trifásico: 20 A curva C, IΔN = 0,03A Tipo A individual para cada saída
Monofásico: 16 A curva C, IΔN = 0,03A Tipo AC geral
Peso: 180kg
Tamanho: 1720x950x920mm

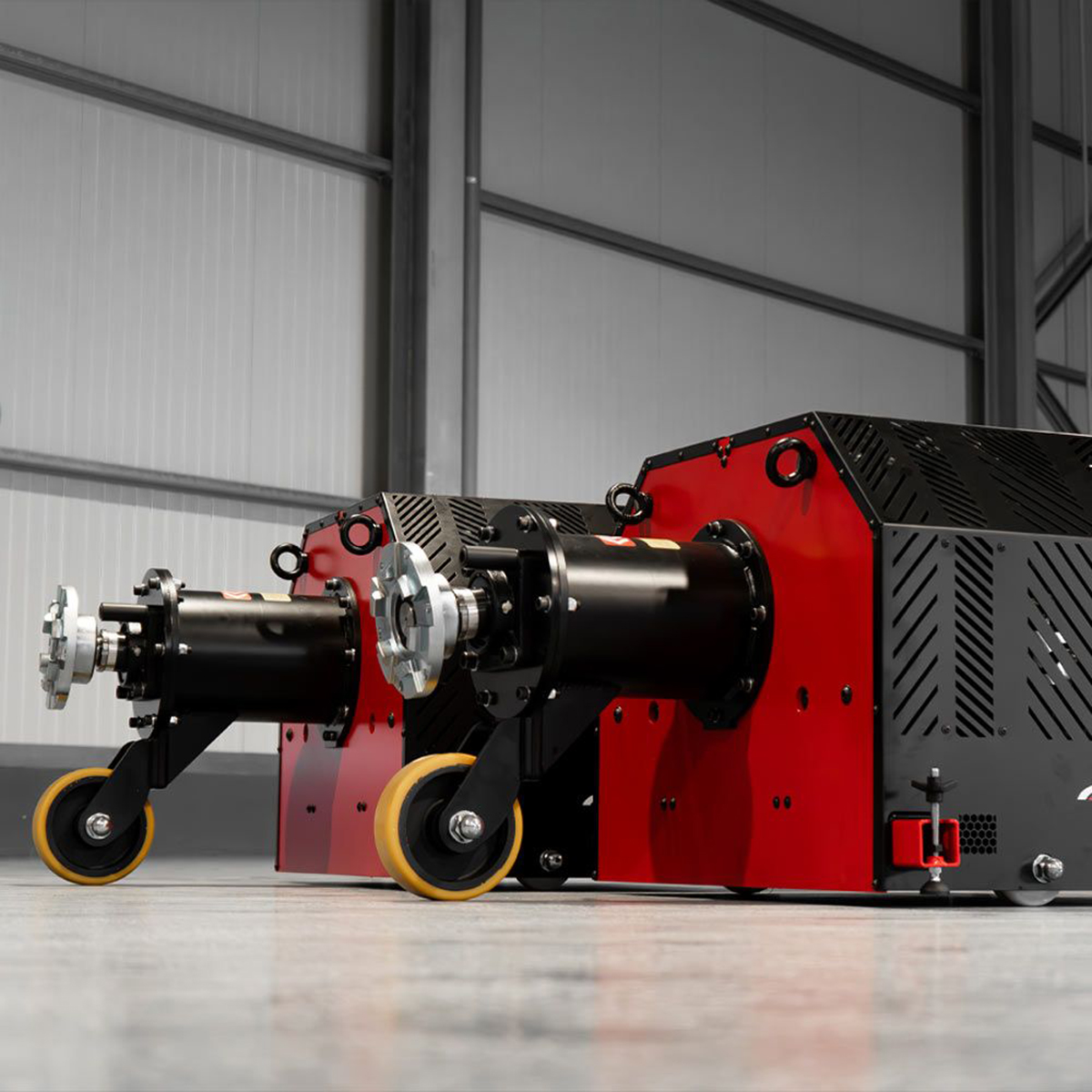

ESPECIFICAÇÕES DO EIXO DE CONEXÃO (UNIDADE)
Corrente elétrica: 16A
Rotação máxima: 3000rpm
Torque de frenagem máximo: 1600Nm
Máx. Ângulos de curvatura/convergência: +-8°
Peso: 500Kg
Tamanho: 1300x950x750mm
Rodas: Permite uma fácil inclinação do cubo e facilita o seu reposicionamento
CONFIGURAÇÃO 2×4
Corrente elétrica: 32A
Máx. torque de frenagem: 3200Nm
Máx. potência de frenagem: 800/2000 do eixo CV/rpm
Carga máxima no eixo: 3000kg
CONFIGURAÇÃO 4×4
Corrente elétrica: 64A
Máx. torque de frenagem: 6400Nm
Máx. potência de frenagem: 1600/2000 do eixo CV/rpm
Carga máxima no eixo: 3000kg
CONTEÚDO
– Dynomag eixo de conexão direto
– Dynomag eixo de conexão esquerdo
– Cabo de conexão CAN
– Cabo de força trifásico

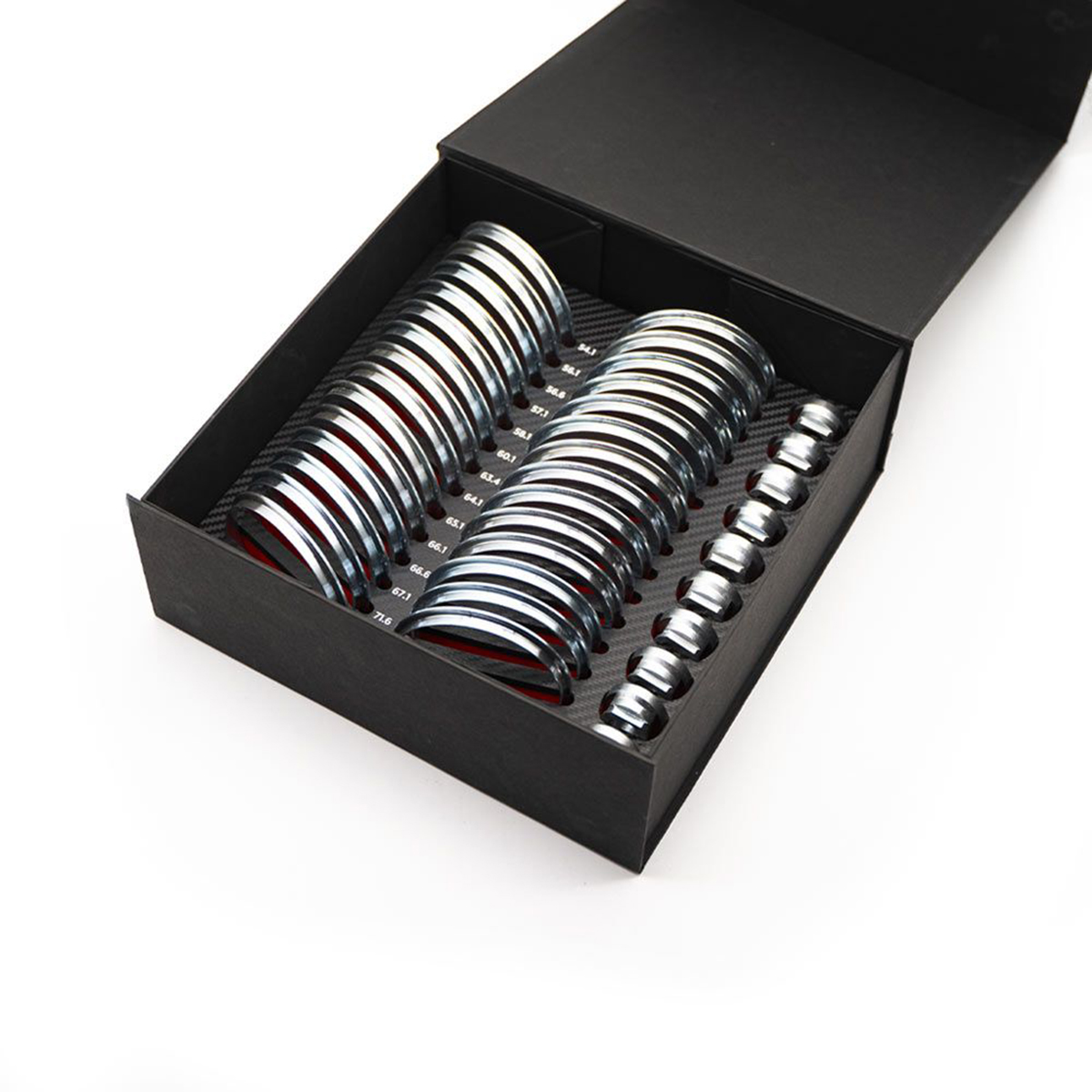

– Kit de anéis centralizadores
– Totem
